概述:

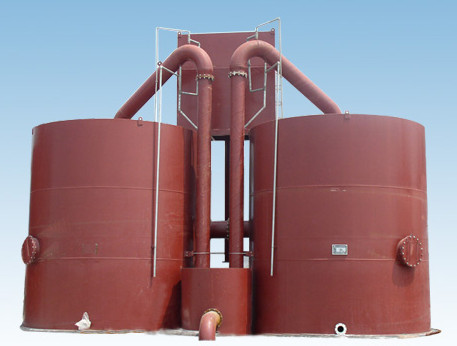

钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁、除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤,是一种理想的水处理设备。
钢制无阀过滤器进水、出水及排水均不用阀门,靠水力自动运行,运行费用低,管理方便,安全可靠,运行自动化,结构紧凑合理,用户只需按要求做设备基础和接通进出水管、排污管、强制冲洗管即可投入运行。该过滤器系列产品均装有顶盖,卫生条件好,可以露天设置。
特点:
1、本重力式无阀过滤器是国内最早不用阀门和控制仪表,巧妙地利用虹吸原理实现自动运行的无阀过滤装置,可以自动冲洗,相比其他过滤设备,具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。
2、重力式无阀过滤器设备由配水箱、过滤器、U型进水水管、排水箱等组装成一体,结构紧凑,用户只需要按要求做好设备基础和接通进出水管后,即可投入运行。
3、重力式无阀过滤器设备由碳钢制造(或根据用户要求),防腐严格,加工精度高,安装方便。
4、不需要水压、电力和压缩空气等提供动力,所有的工作环节都由过滤器自行控制。
5、无阀滤池内设有强制冲洗系统,如果滤池水头的损失还未达到允许值,而因某种原因需要提前冲洗时,可进行人工强制冲洗。
6、无阀滤池免维护,没有磨损。
原理:
重力式无阀滤池,是因过滤过程依靠水的重力自动流入滤池进行过滤或反洗,且滤池没有阀门而得名的。图为重力式无阀滤池结构示意图。
含有一定浊度的原水通过高位进水分配槽由进水管经挡板进入滤料层,过滤后的水由连通渠进入水箱并从出水管排出净化水。当滤层截留物多,阻力变大时,水由虹吸上升管上升,当水位达到虹吸辅助管口时,水便从此管中急剧下落,并将虹吸管内的空气抽走,使管内形成真空,虹吸上升管中水位继续上升。此时虹吸下降管将水封井中的水也吸上至一定高度,当虹吸上升管中水与虹吸下降管中上升的水相汇合时,虹吸即形成,水流便冲出管口流入水封井排出,反冲洗即开始。因为虹吸流量为进水流量的6倍,一旦虹吸形成,进水管来的水立即被带入虹吸管,水箱中水也立即通过连通渠沿着过滤相反的方向,自下而上地经过滤池,自动进行冲洗。冲洗水经虹吸上升管流到水封井中排出。当水箱中水位降到虹吸破坏斗缘口以下时,虹吸破坏管即将斗中水吸光,管口露出水面,空气便大量由破坏管进入虹吸管,破 坏虹吸,反冲洗即停止,过滤又重新开始工作。
技术规范表:
型号规格
|
FTTY
|
20
|
40
|
60
|
80
|
100
|
120
|
150
|
200
|
产水量(吨/时)
|
20
|
40
|
60
|
80
|
100
|
120
|
150
|
200
|
外形尺寸
|
长(L)
|
3900
|
4700
|
5600
|
6200
|
7200
|
7600
|
8000
|
9400
|
宽(B)
|
1800
|
2200
|
2600
|
3000
|
3600
|
3600
|
3800
|
4400
|
进水箱堰口高H5
|
6610
|
6630
|
6580
|
6580
|
6750
|
6750
|
6750
|
6750
|
出水堰口高H4
|
H5-终期水头损失(1.5m、1.7m、1.9m三档任选)
|
配 管 尺 寸
|
进水
|
管径DN2
|
100
|
150
|
200
|
200
|
200
|
250
|
250
|
300
|
管中标高H2
|
4710
|
4810
|
4810
|
4810
|
4810
|
4810
|
4810
|
4810
|
出水
|
管径DN1
|
100
|
150
|
200
|
200
|
200
|
250
|
250
|
300
|
管中标高H1
|
200
|
200
|
200
|
200
|
200
|
400
|
450
|
500
|
排水
|
管径DN3
|
300
|
300
|
400
|
400
|
500
|
500
|
500
|
600
|
管中标高H3
|
270
|
270
|
300
|
300
|
360
|
360
|
460
|
460
|
管口平面尺寸
|
Φ1
|
1400
|
1800
|
2240
|
2460
|
2990
|
3210
|
3430
|
3640
|
Φ2
|
900
|
1000
|
1000
|
1000
|
1200
|
1200
|
1200
|
1400
|
C
|
1134
|
1350
|
1540
|
1636
|
2000
|
2100
|
2200
|
2445
|
E
|
655
|
780
|
890
|
945
|
1155
|
1213
|
1270
|
1412
|
F
|
755
|
950
|
1125
|
1225
|
828
|
899
|
1027
|
1275
|
G
|
970
|
1200
|
1450
|
1580
|
1880
|
1990
|
2110
|
2280
|
重量
|
设备净重(吨)
|
6.61
|
9.6
|
11.88
|
13.43
|
20.8
|
22.9
|
25.6
|
30.8
|
负载总重(吨)
|
20
|
32
|
46
|
58
|
78
|
96
|
108
|
158
|
|
