概述:

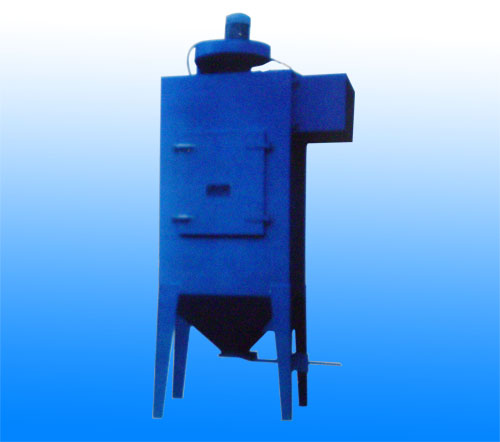

BDC型机械振打扁布袋除尘器是在原有的基础上,经改进设计制造的。该除尘器结构紧凑、操作简单便捷、自动化程度高、运行稳定可靠、除尘效率高。除尘器采用旁插式结构,占用空间小,便于检修和维护。
特点:
1 采用覆膜滤料,具有防水、防油、防静电功能;
2 采用对拍机械振打结构,清灰彻底,滤袋寿命长;
3 旁插式安装,占用空间小,便于安装和维护;
4 采用PLC 自动控制。
原理:
除尘器运行时,由于风机造成的负压,含尘气体从进风口进出除尘器的过滤室,粉尘被截留在布袋外表面,洁净气体穿过布袋进入净气室,再经过风机达标排放,从而达到净化空气和回收物料的目的。
随着运行时间的增长,滤袋外表面附着的灰尘增多,除尘器运行阻力增加。此时,按预定的定压或定时的清灰程序,除尘器布袋进行对拍振打清灰(可在线清灰和离线清灰)。被清下来的粉尘落入灰斗或物料水送带上。
技术规范表:
序号
|
机组型号
|
BDC-28
|
BDC-40
|
BDC-60
|
1
|
除
尘
器
|
处理风量m3/h
|
3400-5040
|
5040-7600
|
7600-10200
|
过滤面积m2
|
28
|
40
|
60
|
过滤风速m/min
|
2-2.9
|
2.1-3.16
|
2.1-2.78
|
除尘效率
|
>99%
|
>99%
|
>99%
|
漏风率
|
<5%
|
<5%
|
<5%
|
本体阻力
|
1000Pa
|
1000Pa
|
1000Pa
|
2
|
风
机
|
风机型号
|
BDT-4
|
BDT-4.5
|
BDT-4.5
|
风量m3/h
|
3320-6000
|
5040-8500
|
6640-12920
|
全压Pa
|
2100-1750
|
2580-2180
|
2750-1650
|
电机型号
|
Y132S1-B5-2
|
Y132S2-B5-2
|
Y160M2-B6-2
|
电机功率KW
|
5.5
|
7.5
|
11
|
连接方式
|
A
|
A
|
A
|
3
|
振
打
器
|
振打频率 Hz
|
5
|
5
|
5
|
振幅 mm
|
13
|
13
|
13
|
电机功率 KW
|
0.40
|
0.40
|
0.40
|
4
|
外形尺寸
长×宽×高 mm
|
1960×900×1200
|
2100×1100×1200
|
2410×1300×1200
|
5
|
机组重量 kg
|
880
|
1010
|
1120
|
|
